在生产中对换向器轴进行灵活的测量


为了保证和提高换向器轴的质量,必须不断检查长度和形状参数。使用新型测量站 MarSolution RPM,现在可以在恶劣的生产环境中直接确定决定性的特征值—得出的结果具有最佳准确性且可重复性高。
新功能:现在灵活性更高
MarSolution RPM 测量站的新版本提供了更大的灵活性,特别是对于测试不同类型换向器的制造企业:
- 棱柱的无级变速或通用设置—根据客户要求替代现有的固定位置
- 有助于准确定位棱柱的不同刻度
由于测量站上有各种测量刻度,制造企业可以编写作业指导或工艺说明,在其中规定每种换向器类型精确的棱柱位置。
对所有典型参数实现可靠检测
生产引起的换向器轴几何误差可能会在电机中产生有害噪声和振动。此外,由于过早和更快的磨损,这些制造误差会显著影响电机的预期寿命。因此,在各个生产步骤中检查加工机器的紧密公差是否得到严格保持极其重要。这是有效防止无用次品的唯一方法!
软件 MarSolution D1200X
全新设计的测量站 MarSolution RPM 与带有集成接口的 MarSolution D1200X 软件相结合,可以轻松快速地测量所有相关测量位置的典型特征值:
- BTB:杆到杆
- TIR:总计显示跳动
- DTB:增量到杆
- DIA:收集器直径
- DMB:最大增量杆
- DBR:清理增量杆
- EFL:局部形状默认值
- DCL: 区段的增量中心
- STS:区段到区段(步骤)

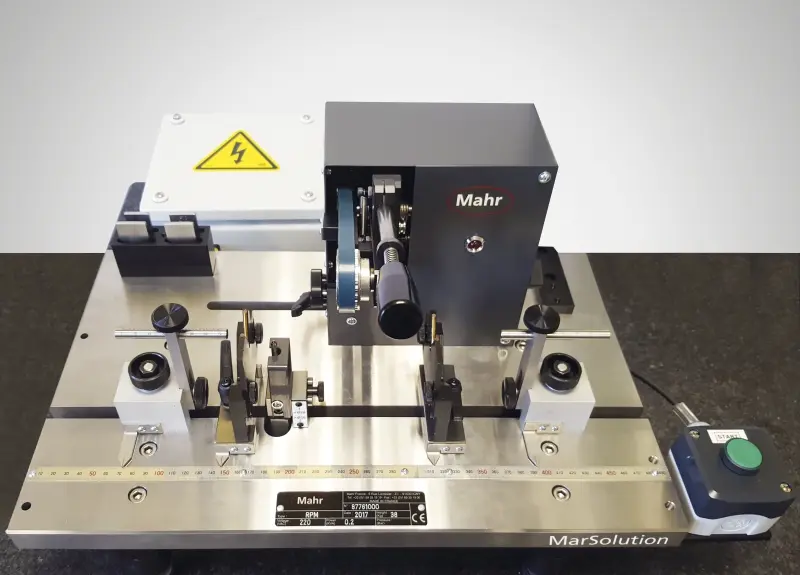

可实现高效测量的轻松操作
该测量站直接在生产区操作。工人可以通过它快速而又完全可靠地检查工件的质量。对于不同长度或尺寸的工件,测量系统可以轻松做出调整。放置轴的 V 形支架和末端的挡块可轻松但又精确地针对每一个工件进行调整。因此,可以对长 130 至 300 mm、直径 4 至 20 mm 的换向器轴进行测试。
测量时间:3 秒
例如,可以进行动态测量,由于橡胶带会转动小换向器轴,因此固定增量测针会到达测量位置。电机的特制外壳和 V 形支架的表面处理可减轻振动和磨损。该测量站允许每分钟 3 到 20 转的速度,因此测量时间仅为 3 秒!可沿两个方向旋转。

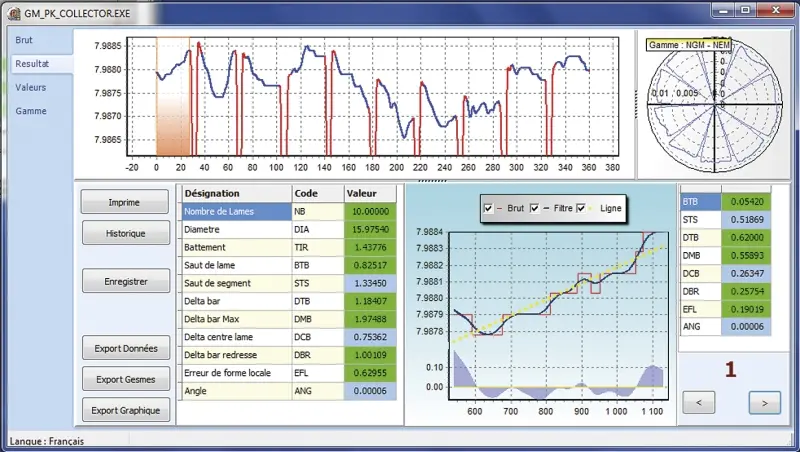

对测量值进行的分析
MarSolution D1200X 可实现对测量装置的最佳利用。易用的界面可轻松创建测量程序和表单。该软件通过一个接口打开专用于测量换向器轴的功能。操作员使用预定义参数来分析获得的测量值。由于使用了图形和表格,可以轻松地解读数据—并可优化生产。结果可以显示为条形图、极坐标表示、XY 图、测量值、平均值等。测量数据可以 QDAS、ASCII 和 Excel 格式导出。
其他可能的应用:精密轴
测量站 MarSolution RPM 是一个非常简单的解决方案,用于动态测量不同应用的精密轴,例如涡轮增压器的涡轮轴。例如,可以使用的参数有:
- 直径
- 跳动
- 圆度
您感兴趣吗? 我们将很乐意为您提供建议!致电 +49 (551) 7073-800,或通过 info@mahr.de 给我们发送电子邮件
