如何对定子进行 360 度检查

电机内部有一颗强有力的心脏：定子。作为一个固定部件，它与转子一起构成了中央驱动系统。定子由铁芯和精密绕制的铜线组成。当电流流经这些绕组时，就会产生一个旋转磁场，这就是使车厢运动起来的扭矩的基础。"绕组的质量和定子的设计对电机的效率至关重要，"测量技术专家 Mahr 全球移动大客户经理 Raphael Kopp 解释说。"精确的绕组可产生均匀的磁场，从而确保最佳扭矩并将功率损耗降至最低。因此，百分之百的在线测试是必不可少的。

所有参数的非接触式测试

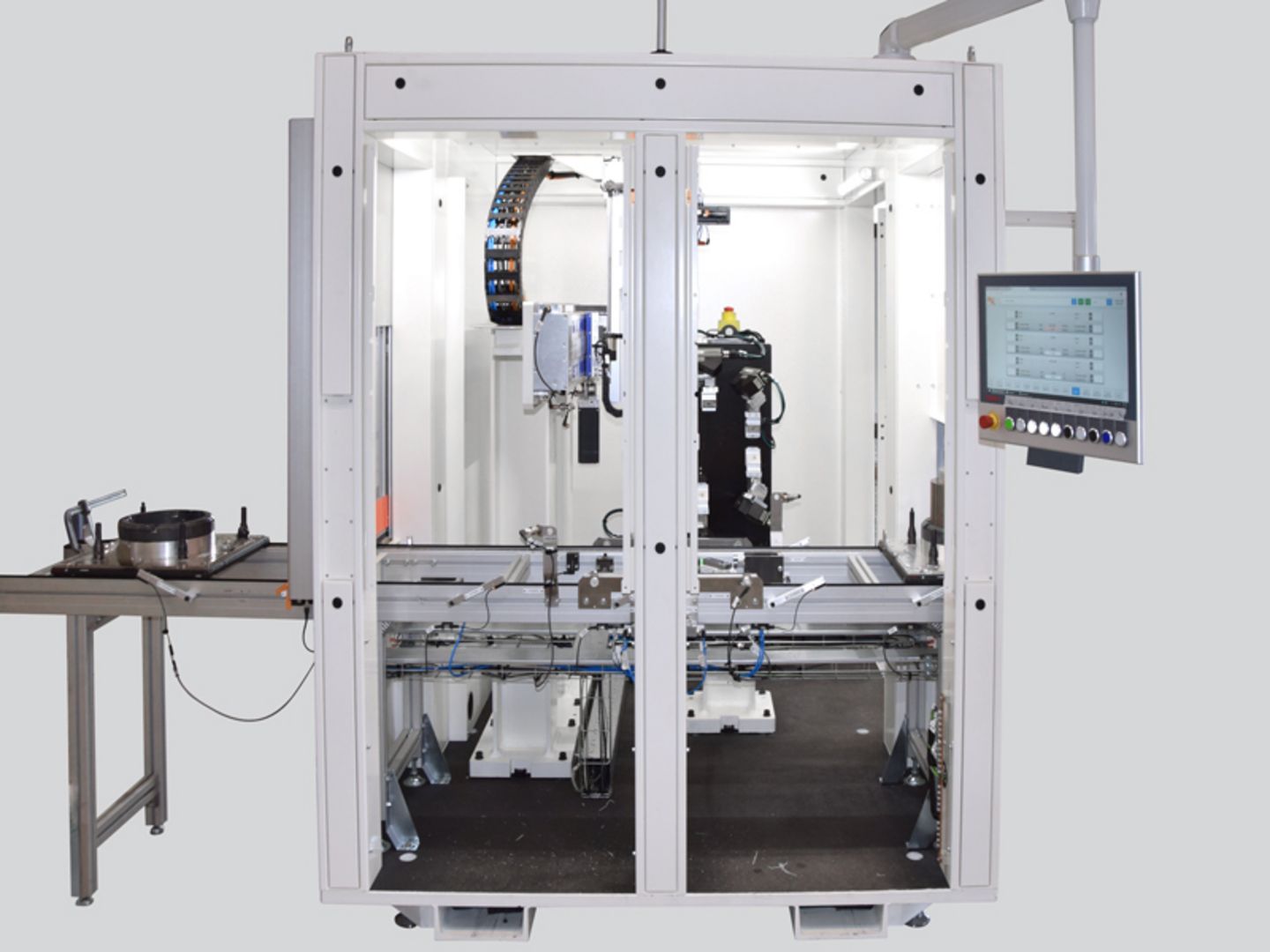

通过 VisioTurn，Mahr MWF 为市场带来了一种重要的成熟仪器，可在生产过程中检查定子的高质量。"通过使用激光三角测量传感器，该设备可在不中断生产流程的情况下，以最高精度无接触地记录所有几何参数，"美因河畔沃思的 Mahr MWF 总经理 Martin Bergmann 解释说。由于定子因制造商和电动马达等级而异，其各自的生产流程也不尽相同。这意味着不同客户对测量任务的要求也不尽相同。凭借 VisioTurn 灵活、可定制的传感器设计，Mahr MWF 能够快速响应客户对项目咨询的要求。测量站采用模块化设计，既可以在线操作，也可以通过手动加载在生产线外使用。该测量系统已成功应用于汽车行业。

无缝在线测量

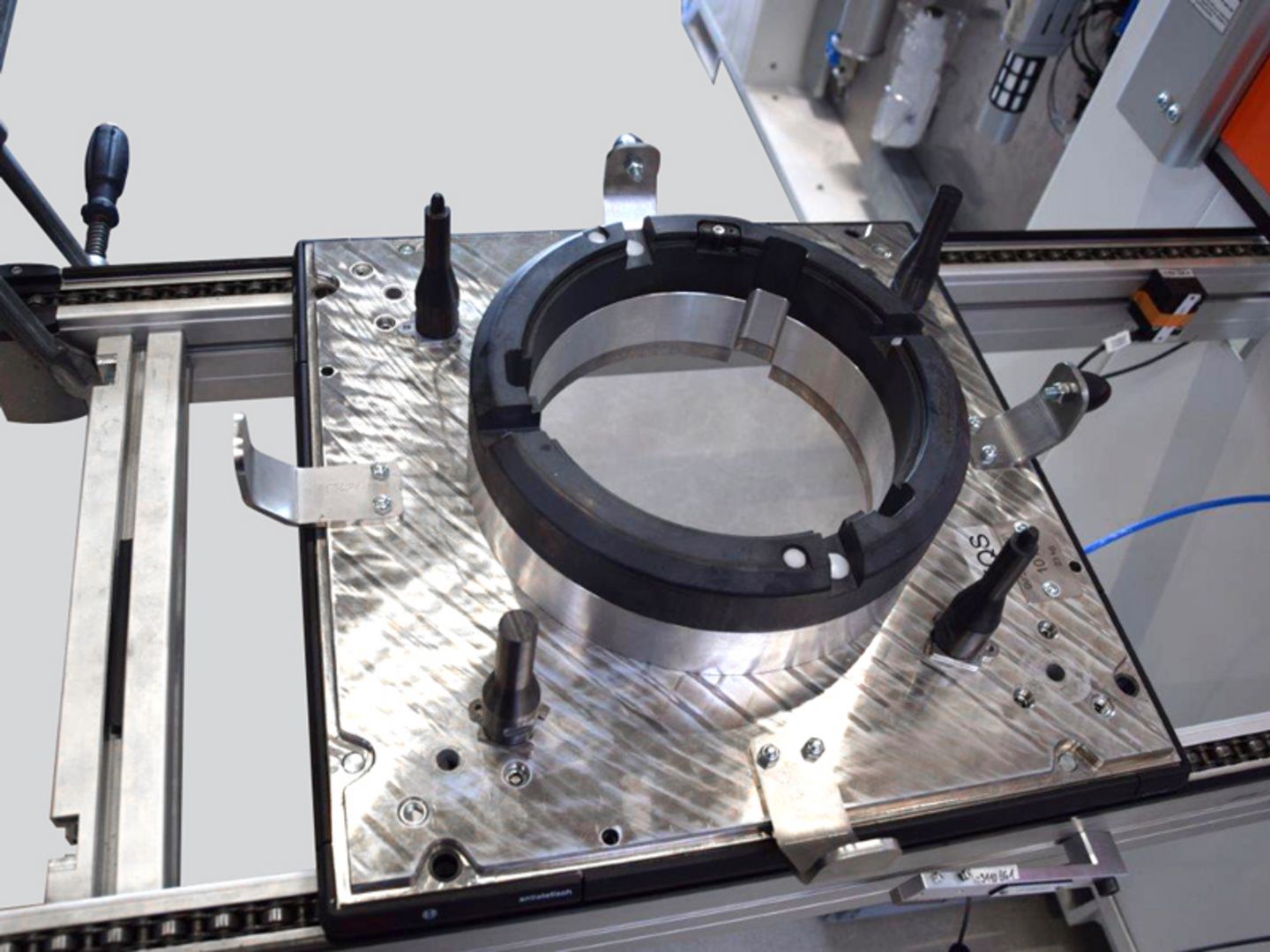

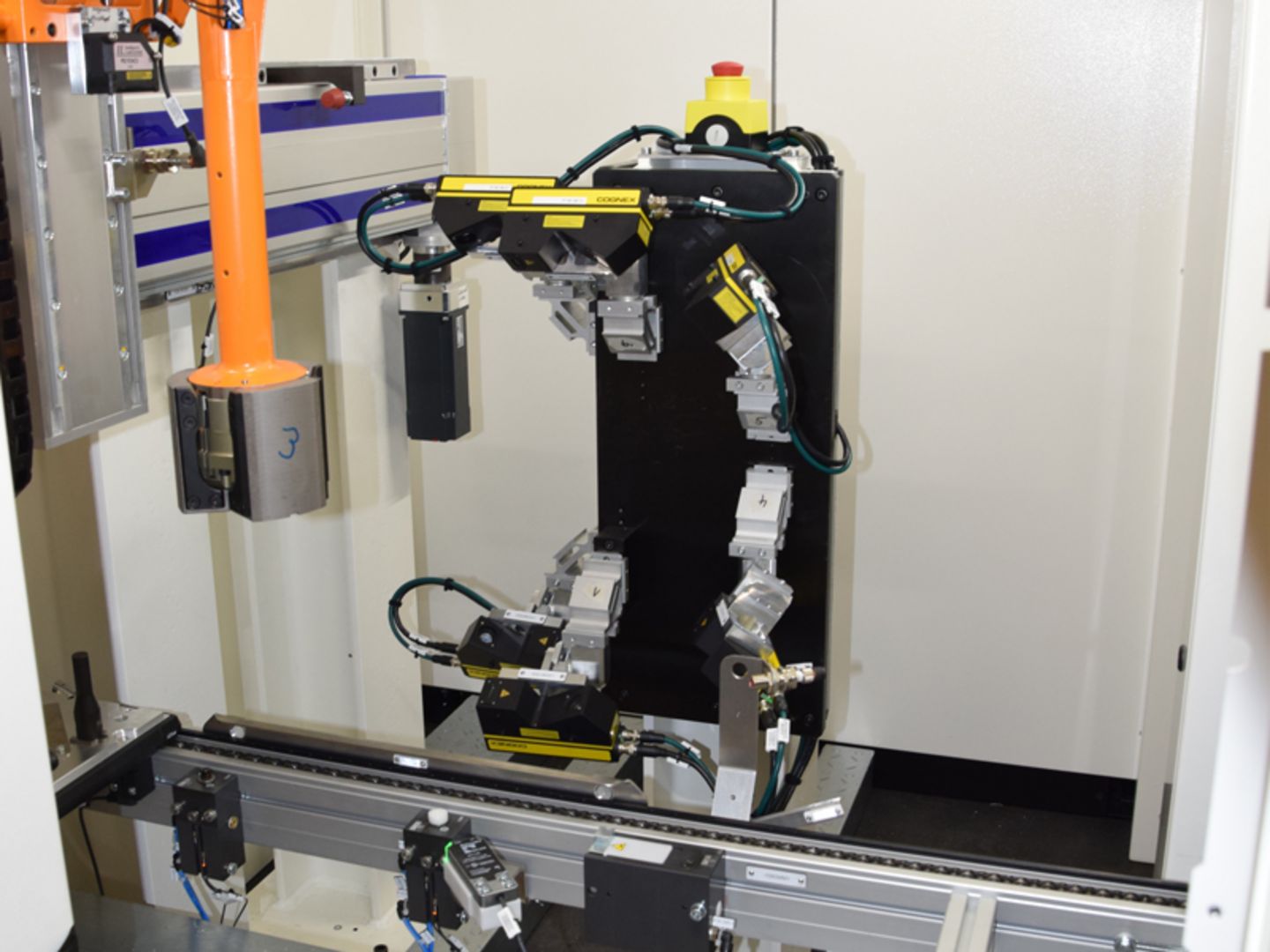

Mahr MWF VisioTurn 可检测定子的圆度和同轴度，以及发条的位置和间距。定子的旋转运动可以从不同角度进行测量。该设备以一条输送线为基础，通过这条输送线，工件被运送到定制的工件托架上的测量站。在这里，定子通过光学系统进行精确的全自动质量控制。工件运输车首先停在测量站。"电动轴将定子垂直提升到工件架上方的测试位置。在测试位置，定子开始旋转。光学系统记录旋转过程中定子的相关特征，以便进行完整的测量"，Martin Bergmann 说。

坚固、可扩展的设计

VisioTurn 的底座由坚固的焊接结构组成。这种稳定的结构对于减少测量过程中的振动，从而确保精确的测量结果十分必要。附加部件和副框架由铝型材制成，可灵活调整和扩展系统。这种轻型结构还提供了在不影响整个系统的情况下进行必要修改的选择。Mahr 设计的工件托架能够牢牢固定定子，并将其转移到测试位置。将定子从工件托架提升到测试位置的电动轴也是专门为精确的垂直行程而设计的。

自动评估测量数据

Beckhoff PLC 用于控制系统。它确保了所有运动和测量序列的精确协调，包括输送线、电气轴和旋转单元。Mahr MWF 测量软件可分析测量数据，对定子的几何形状和表面结构进行精确评估。该系统可通过西门子人机界面进行操作和监控，操作员可实时查看系统状态和测量数据。还可以选择安装移动控制面板，以便在生产环境的不同位置操作 VisioTurn。另一个优势是："该系统可以随时适应不断变化的生产要求，例如通过集成额外的测量系统、调整输送线或使用额外的自动化组件，"Raphael Kopp 解释说。
