用于光波测量的矩阵相机

另一方面，矩阵相机提供了一个现代的，并且由于其高分辨率，提供了一个精确的替代方案。它将待测工件或工件的某一区域与所有需要的特征捕捉为真正的相干图像。通过这种方式，测量点和工件之间的联系得以保持。在过去，由于涉及的数据量较大，所谓的矩阵阵列测量被认为比线扫描相机测量要慢一些。然而，由于技术的进步，包括更短的处理时间和测量优化的特殊程序，这一差距现在已经缩小。

今天，与线扫描相机相比，矩阵相机的优势在于

• 更高的分辨率，从而使测量更加精确和稳定
• 测量速度非常快，因此可以节省时间
• 测量更小、更复杂的特征，如轮廓、扭曲等。
• 测量点的同质性，因为所有的测量点都是由同一个传感器同时采集的。
• 通过变焦功能，即使是最小的细节也能得到评估

顺便提一下，如果需要的话，操作人员还可以将矩阵相机切换到条形模式，这样可以进一步提高测量速度。相关线路的确切数量可以根据各自的应用情况进行优化确定--精确到一条线路。例如，车削和研磨的工件的带材高度可以为同心度的测量进行最佳设置。这种灵活性使Mahr能够始终提供最佳的像素数量。

矩阵式摄像机如何工作

矩阵式摄像机提供实时图像，每秒可记录几千幅图像，这取决于条带高度。摄像机的所有像素在几何上是相互固定的。大量的图像及其可选择的平均化需要最高的精度，特别是对小的轮廓元素。此外，在矩阵相机的图像内测量过程中，没有线性测量轴被移动，这对测量精度有额外的帮助。

一个例子解释了矩阵相机的工作原理：待检工件的轮廓特征在实时图像或预览扫描中被编程和测量，在这种情况下是角度和半径。边缘检测的搜索光束总是从暗处到亮处排列，并且总是与表面呈90°。因此，矩阵相机能可靠地找到边缘并帮助消除污染。

更多信息和联系

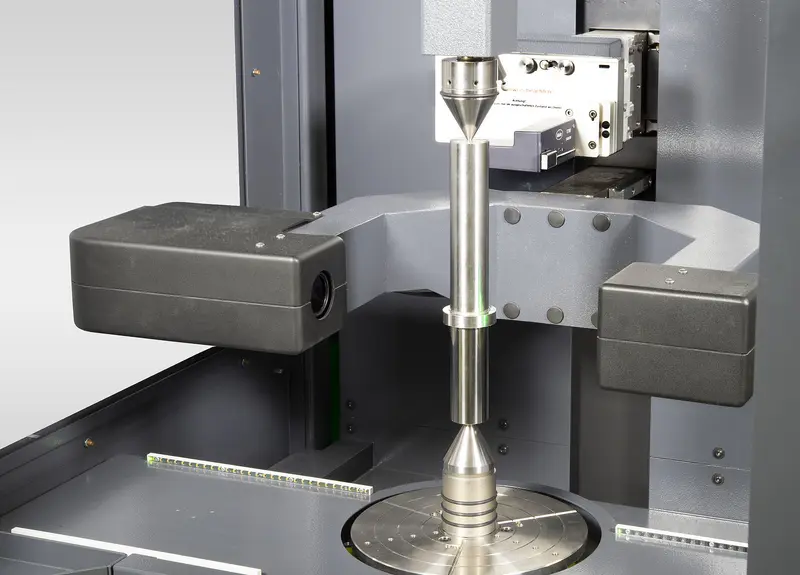

关于使用矩阵相机的Mar4D PLQ的更多信息，请访问我们的网站。

也欢迎你直接联系我们的团队，了解带矩阵相机的Mar4D PLQ。

线型摄像机与矩阵摄像机

透射光法可以极其灵活、准确和快速地捕捉到各种工件特征。基本上有两种不同的技术来实现这个过程。这些摄像机的类型不同：线扫描摄像机或矩阵摄像机。

线扫描相机使用所谓的线扫描技术来生成工件尺寸的测量点，每个测量点都是由单行像素创建的。这只创造了单一的独立点，没有任何联系。当物体在相机前移动过去时，软件最终将整体图像逐行组合起来--这只能在有限范围内实现。最后的测量是利用这个计算出来的工件图像进行的。

线扫描相机的缺点。

• 由于各线之间的分辨率较低，很难捕捉到非常小的特征。
• 相对冗长的测量过程
• Z轴的永久移动，导致扫描时的测量不准确
• 没有测量的实时图像
