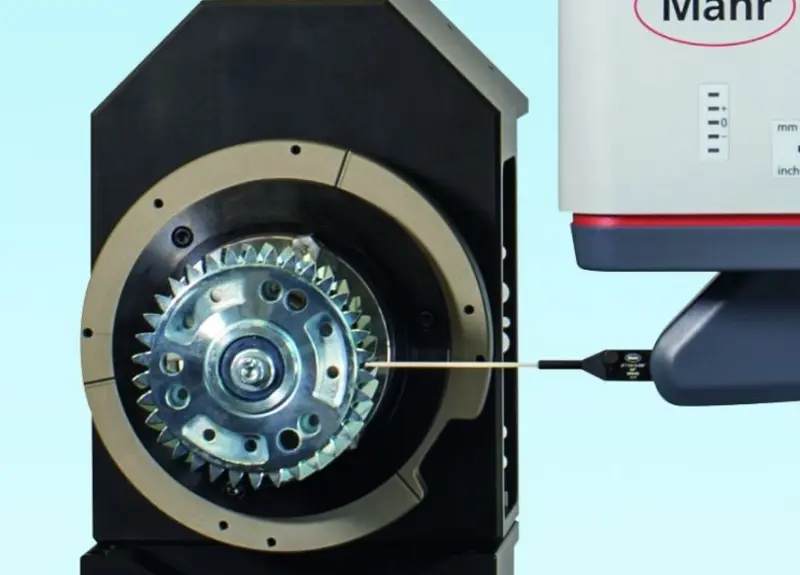

用于测量齿腹的测量站 MarSurf LD 130

为设置测量的起点，执行测量序列时首先要使用测针手动设置/搜索齿隙。然后启动与齿轮相关的测量程序，该程序沿 Y 轴运行，包括自动轴的定位。

在专为测量站创建的程序中，必须输入的只有齿数和螺旋齿的角度。

测量站的设计特点：

• 方便的教导式编程
• 易于操作

请注意：测量站为部分自动。

• 齿隙的搜索必须手动执行。
• 操作员负责在调整 TX 轴时避免与测杆发生碰撞。
• 在这里，测杆的曲柄以及齿的螺旋角会受到限制。

测量站

测量任务：                      粗糙度和/或轮廓
工件尺寸：         空心轴夹持直径 70 mm x 500 mm
                                                   约 180 x 200 mm 的双齿轮
工件重量：                 不超过 11 kg
驱动单元：                                 MarSurf LD 130
工件定位轴：TX、TY、TA、TB、TC
应用：                            齿轮、空心轴
联系人：                       Matthias Rehbein
                                                    Mahr 工程部项目主管

该测量站将在 Control 2017 的 3 号展厅 3002/3102/3202 展台进行展示。
