用于灵活定位的手动旋转装置

与其他夹紧装置一样，手动旋转装置可直接安装在测量站的孔板上。这样，客户就可以在标准 TY 轴的基础上增加两个旋转轴：工件现在可以通过旋转（TB 轴 +/- 105 °）和旋转（TA 轴 = 360 °）极其灵活地手动定位。两个轴都有数字显示单元，因此对齐精度可达十分之一度。这样，客户就可以很容易地到达所需的测量点，并快速记录所需的测量参数，最重要的是，可以重复进行。

例如，可通过图解弹出式窗口在 Q&E 测量程序中存储操作员对测量位置所需角度位置的设置说明。MarSurf QE 操作员指导 "软件选件可用于将为每个测量位置创建的单个 Q&E 组合到一个整体测试序列中，是防止在评估区域中角度位置不同但 X 和 Z 位置相同的多个轮廓重叠的理想选择。

适用于所有 MarSurf 测量站

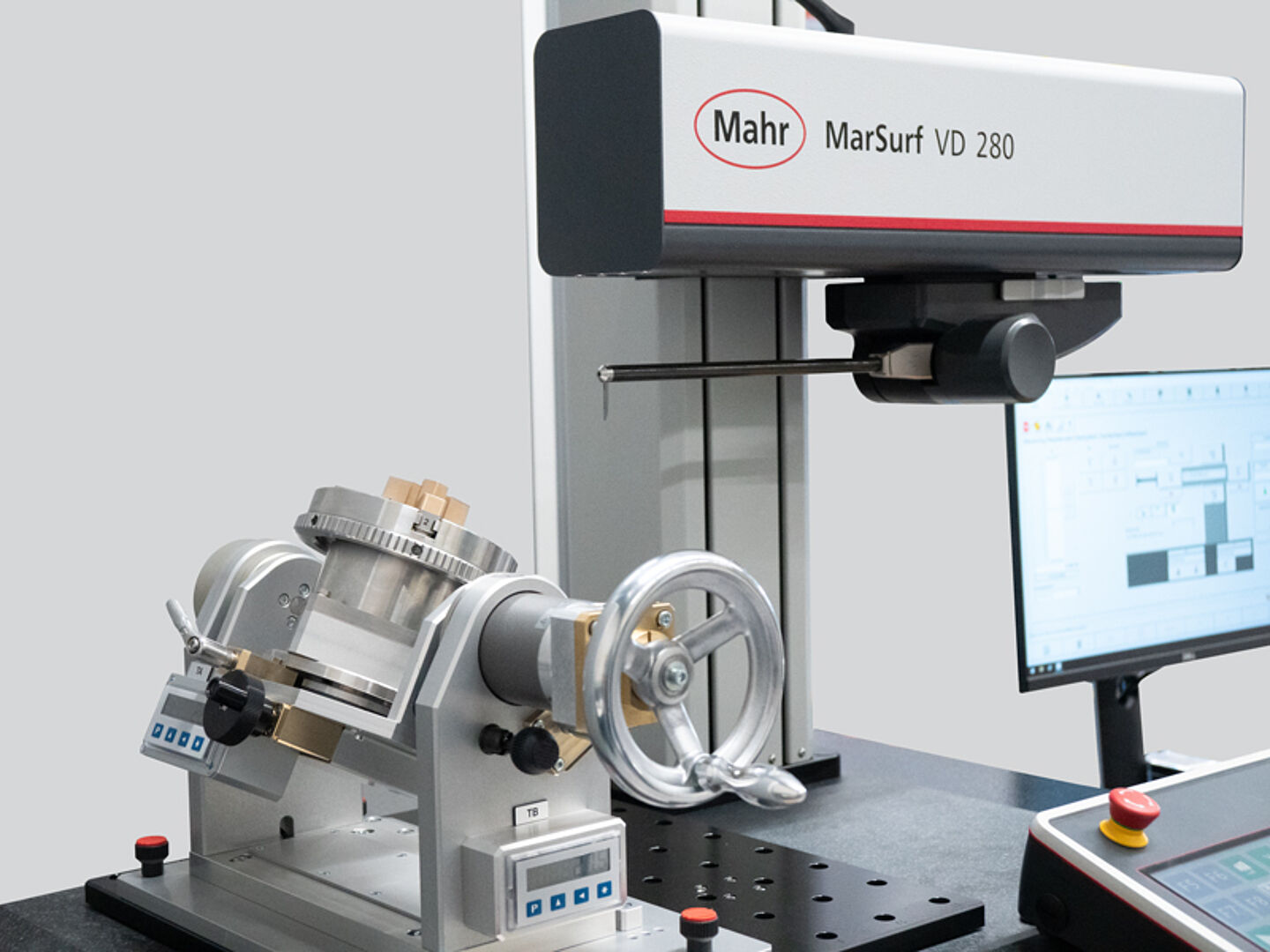

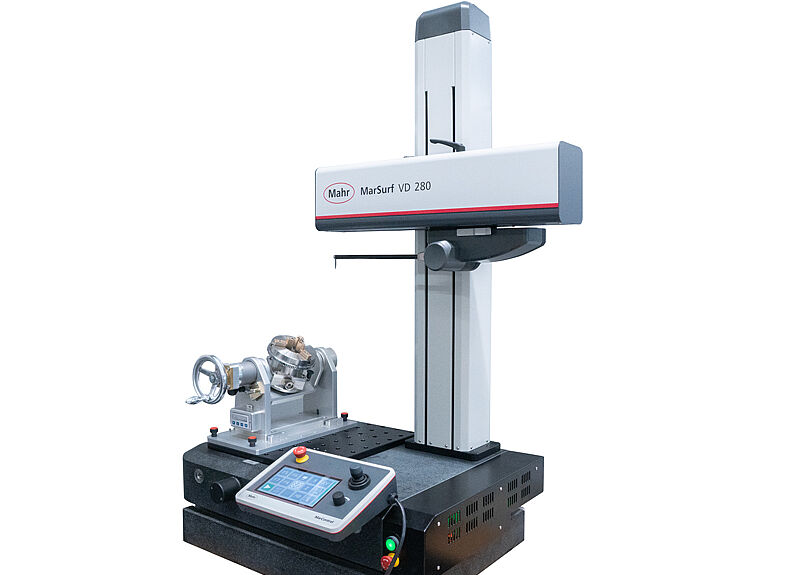

手动旋转装置可安装在 MarSurf 系列的任何标准测量设备上。MES 可根据客户要求定制夹钳，具体取决于工件的几何形状和夹持位置。客户还可以根据自己的要求选择夹爪的材料。例如，本例中的夹爪由青铜制成，这种材料较软，因此对工件特别温和。该客户解决方案的客户是一家汽车行业的公司，需要一台MarSurf VD 280 测量站。

客户利益一目了然：

• 定位灵活，因此测量位置的可达性最佳
• 夹钳可根据测量任务和客户要求定制
• 适用于所有 MarSurf 标准测量站
