脱机创建测量程序 - 经济地使用形状测试仪

形状测试仪 3D CAD 模型脱机编程
MarCAD 为 Mahr 形状测试仪的日常质量保证工作提供便利。该软件工具扩展了软件平台 MarWin，使 Mahr 形状测试仪的使用更加高效和经济。Mahr CAD 首次为形状测试仪实现了在 3D CAD 模型上的脱机编程。即使是在生产之前，用户也可以轻松快速地创建功能强大且已经优化的测量程序和序列，并且无需编程知识。

减少空闲时间
特别是频繁检查新工件的制造厂，可通过编程避免测量仪出现大量空闲时间。即使在第一个零件制造之前，也可以使用软件脱机创建预生产或原型程序。这加速了开发、产品设计和工件生产。

流程加速
MarCAD 可以加快工件的

• 开发
• 产品设计和
• 生产

。

自动确定最有效率的测量策略
MarCAD 软件自动确定最有效率的测量策略。测量位置和序列的设计合理，将中间定位和测杆旋转操作降至最低水平。借助该程序，用户可以识别

• 最佳夹持位置
• 测量位置的可达性
• 可靠地定位

在复杂的测量点。“光学切割”工具甚至允许 CAD 模型查看工件内部，并确定孔内的正确测量位置。

只需点击几下就可以完成的脱机编程
使用 MarCAD 时，脱机编程只需点击几下就可以完成

用户

• 将 3D 模型插入步骤格式
• 选择模型上标注了公差的表面
• 定义所需的特征

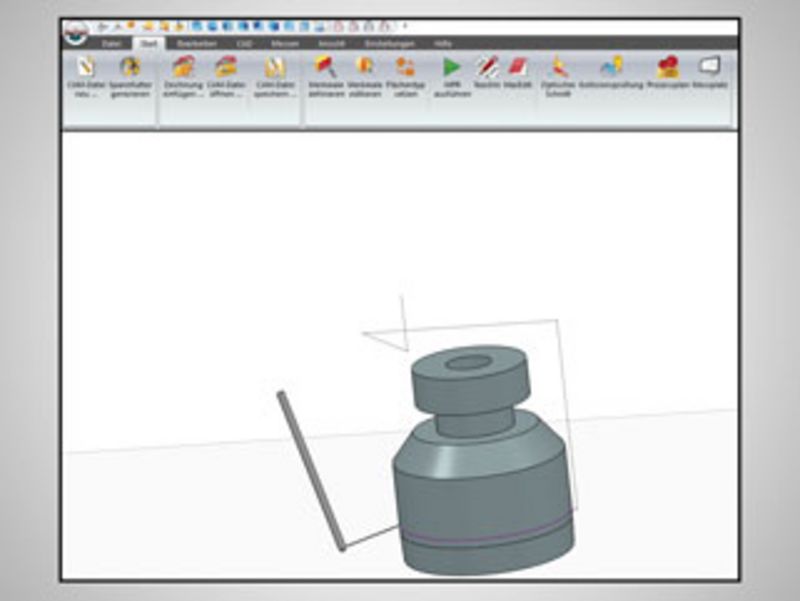

• 在 PC 上模拟并检查创建的程序序列
• 在计算机上生成 MarWin 程序
• 将程序带到测量仪上

功能强大的向导可以帮助用户定义其测量任务。许多参数已经预先指定了合适的值。

MarCAD 是 MarWin 软件平台的一部分，与 MarWin 10 for MarForm 及更高版本一起运行。该工具支持 Mahr 形状测试仪 MarForm MarForm MMQ 100、MMQ 150、MMQ 200、MMQ 400 和 MFU 100/110。
