Neues Video:MWF Roland Friedrich:Messung der Rundlaufabweichung einer Verzahnung

在生产齿轮时，每一个制造步骤都会改变工件的几何形状，直到生产出成品齿轮为止。这些几何特征在图纸上使用符号、标称值和相应公差进行了明确标识。

生产工程师的任务之一，就是确保制造工艺和机器能够在每次加工操作中达到预期的结果和规定的公差。如果生产质量出现问题，必须立即测量有瑕疵的工件，以确定并消除原因。

为此，在生产中让测量站紧邻机床很有帮助：可以在早期发现并消除问题。

MWF Roland Friedrich：专业机械制造经验
具体以变速箱的齿轮为例：几何和尺寸特性随每次加工操作而变化。因此，经常需要对同一工件使用不同的测量站—每个测量站检查一个特定的加工操作。

MWF Roland Friedrich 的测量站可以测量典型的尺寸和形状特征。例如，用于测量“球直径尺寸”的 KMR 测量仪或用于检查“轴向跳动”的 UKTP 测量站。

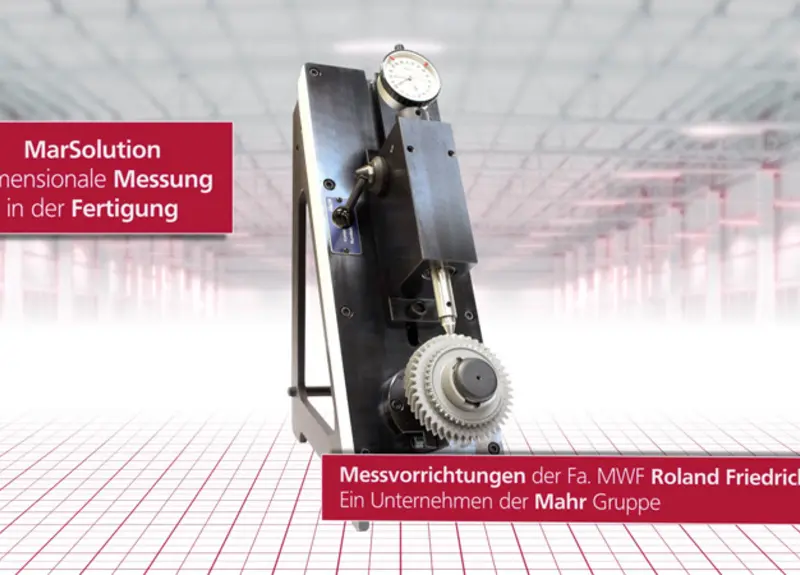

RLV 测量站的设置
RLV 测量装置是在生产中测量齿轮径向跳动的理想装置。

该测量站包括
-    一台基本设备
-    各种附件，如测砧和工件更换座。
测量在测量计算机、Millimar 显示柱或 MarCator 度盘式指示表上可视化显示。

操作简单快速
该测量站采用手动操作。完成几个动作便可得出测量结果。
-    操纵杆使测量传感器能够精确而柔和地定位在测量点上。
-    一旦用户释放操纵杆，测量站就会测量工件并提供可靠的测量结果。
-   一个精密滚珠衬套调心毂可使工件在测量站中正确对准。
-     旋转球面使工件能够快速方便地插入和取出。
由于测量站会立即指示工件的质量和尺寸准确度，因此不再需要在检验室等待很长时间，从而大大加快了质量保证的进程。

应用范围
-    工件、齿轮、径向跳动的尺寸测试
-    工件规格：最大直径 200 mm
-    可重复性 +/- 0.001 mm
-    手动操作

我方专有技术可令您获得优势
可靠的操作
-    符合人体工程学的简单操作：即使是在测量技术方面缺乏经验的用户也能提供安全可靠的测量结果。

更快获得结果
-    机床生产解决方案：它允许立即响应和识别缺少的零件。

针对其他工件的灵活性
-    针对其他工件类型（例如不同直径）的快速转换。
优化成本
-    流程成本的优化。

MWF Roland Friedrich 的产品组合和服务
MWF Roland Friedrich 产品组合提供两种测量仪器：
-    用于最终检验的测量站，可以测量和检查成品工件上的所有主要测量任务。这使用户可以对该工件的整体质量进行最终评估。
-    在生产线上各个制造步骤之间使用的专用测量仪器。它们可用于检查各个生产步骤特有的测量参数。

MWF Roland Friedrich 还提供全套服务：
-    项目管理
-    设计和开发
-    试运行
-    到客户的场所上门指导和培训
-    从开工到交钥匙移交的全程支持
-    客户服务
