快速、精确、全自动：使用 MarSurf easyContour 测量螺纹

全自动测量程序深受用户欢迎。通过 MarSurf 轮廓测量设备和软件的测量向导，Mahr 可以对螺纹参数进行全自动测量：用户若想分析单个轮廓及其螺纹特性，可在该测量站获得有关螺纹侧面的直线度和角度以及螺纹根部和螺纹顶端的螺距和半径的全面数据。全自动程序还可用于分析上下轮廓。内径、外径和侧面直径的分析只需一眨眼的功夫。

就尺寸而言，CD 系列 MarSurf 设备的垂直测量范围为 ± 35 mm，水平测量范围为 140 或 280 mm。因此，该标准测量站可满足普通内螺纹和外螺纹的要求。
有了 "螺纹评估 "选项，MarSurf 产品系列中的轮廓测量站无需编程即可对几乎所有螺纹类型进行精确和多功能测量：

• 内螺纹和外螺纹
• 公制螺纹
• 梯形螺纹
• 圆柱螺纹
• 英制螺纹
• 锥形螺纹
• 惠氏螺纹
• 定制螺纹

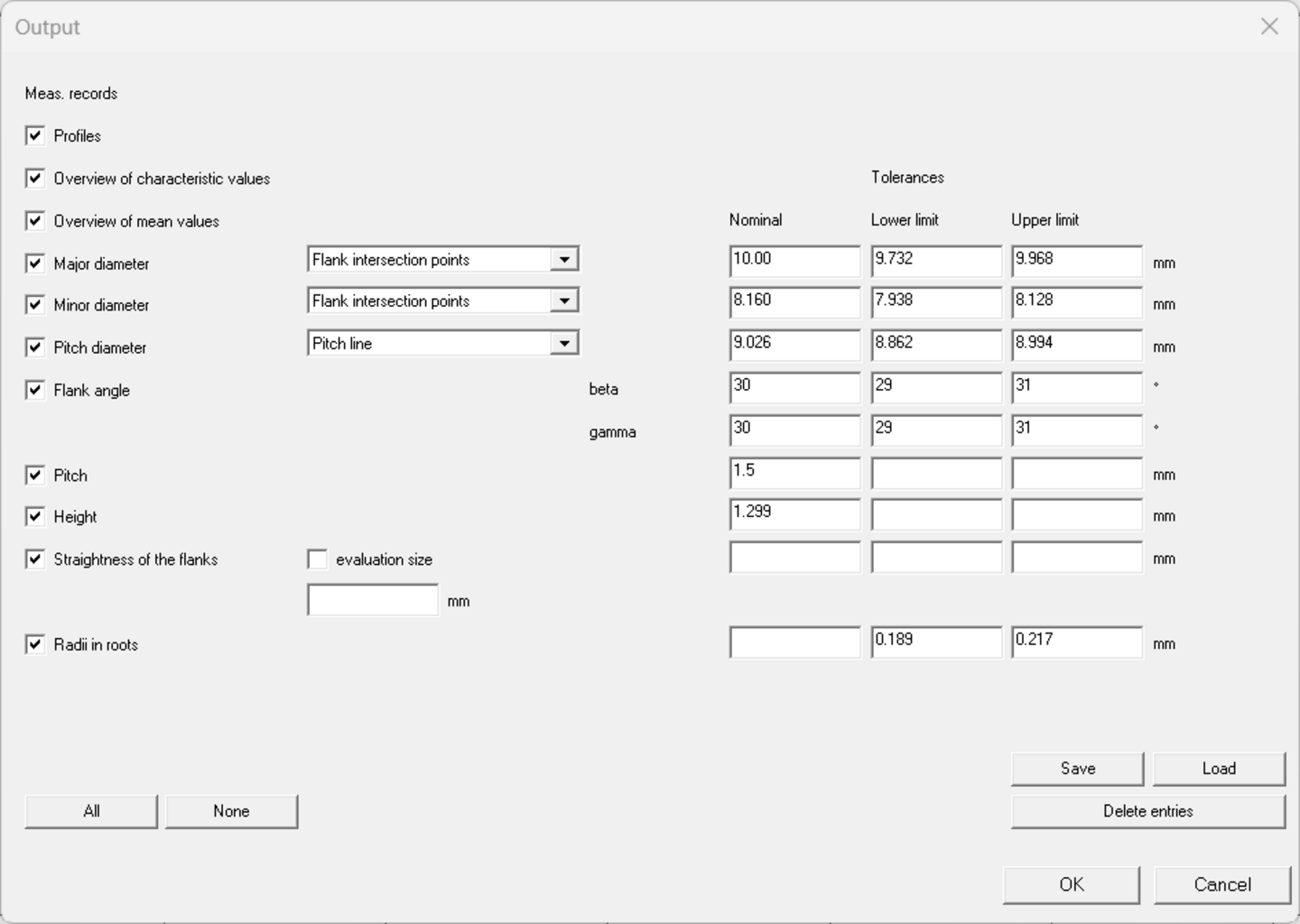

螺纹评估参数
可使用定义的参数、公差和测量方法对测量的螺纹轮廓进行分析。条目会被记录和保存。这意味着可以随时进行重复测量。

全自动螺纹分析

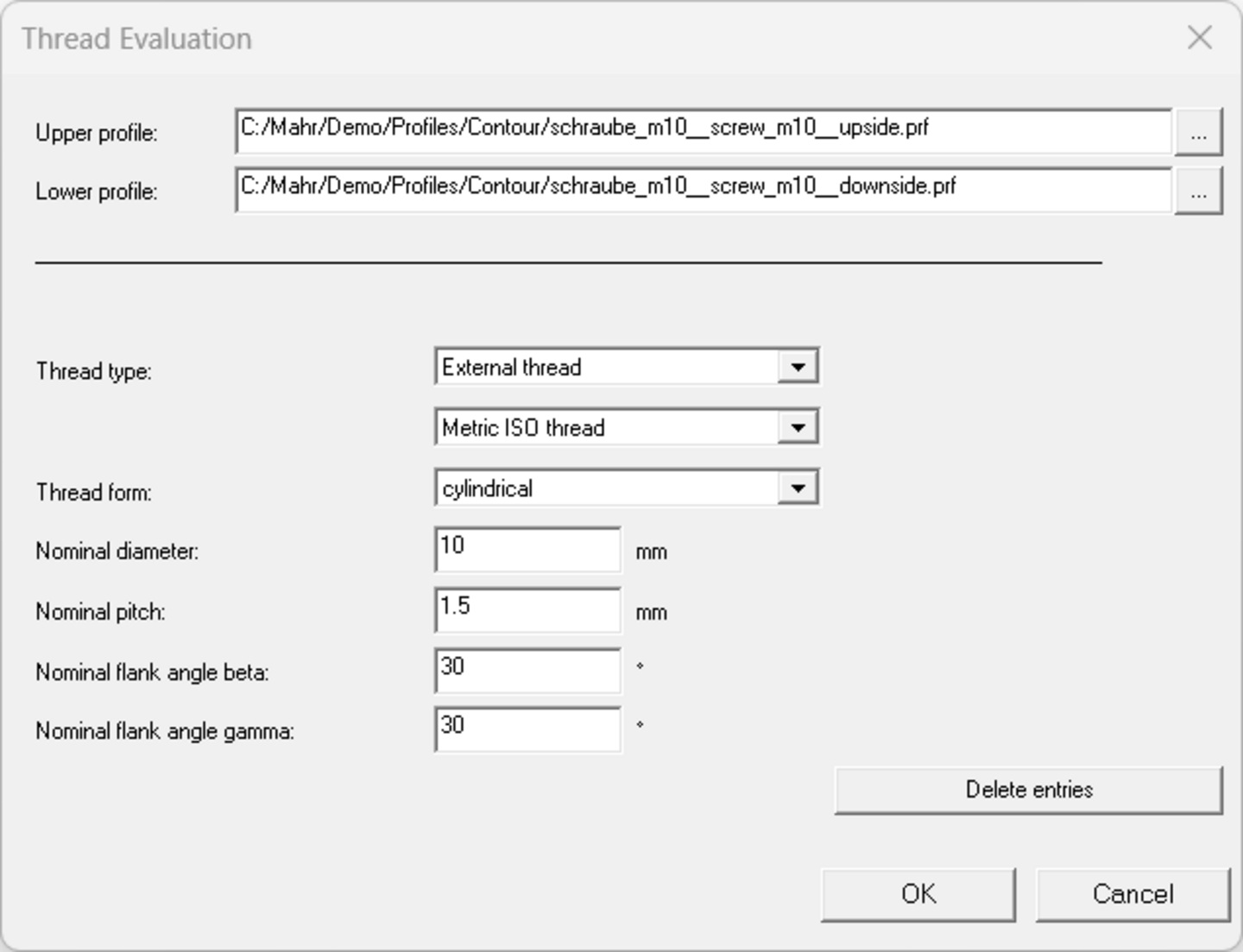

使用Quick&Easy 测量程序记录轮廓后，即可开始螺纹分析。您只需在测量后按下相应的功能键或脚本。所有选定的参数都会在定义的螺纹范围内进行分析。
只需点击第一和最后一个螺纹侧面，即可定义要分析的区域。对于定制的螺纹形状，可以根据需要调整侧面区域。这种方法为精确、快速地定义螺纹区域提供了灵活的途径。

记录螺纹评估
在输入数据或将相应的参数文件加载到程序中后，螺纹就会出现在屏幕上的轮廓中。点击两下鼠标即可选择要评估的纱线区域，并自动分析该区域内所有选定的纱线参数。根据所选设置，系统会自动创建包含单个结果和统计结果的报告页面。公差偏差以红色标出。
圆牙螺纹参数的确定方式与公制螺纹类似。只需在程序菜单中输入圆螺纹的相应条目即可。

六头梯形螺纹的螺距较大，外径仅为 10 毫米，这对精确测量提出了特殊要求。在这种情况下，为了获得可靠的结果，需要使用锥形探针头。

使用 MarSurf easyContour 和螺纹选件进行螺纹和轮廓评估
标准 MarSurf easyContour 软件和螺纹选件可以轻松测量和评估各种类型的螺纹。使用示教法为每种螺纹创建单独的程序。
使用 MarSurf LD140 和 LD280 测量站，可在一次测量中同时记录粗糙度和螺纹轮廓。使用金刚石测尖（47° 锥角）进行精确测量。垂直测量范围为 ±13 毫米，水平测量范围为 140 毫米或 280 毫米（取决于型号）。
螺纹评估 "选项可轻松加装 - 适用于所有 MarSurf 6.0 版以上的轮廓测量设备。 立即了解更多信息，并熟悉 Mahr 的全系列测量机！
