在测量实践中如何进行消弧

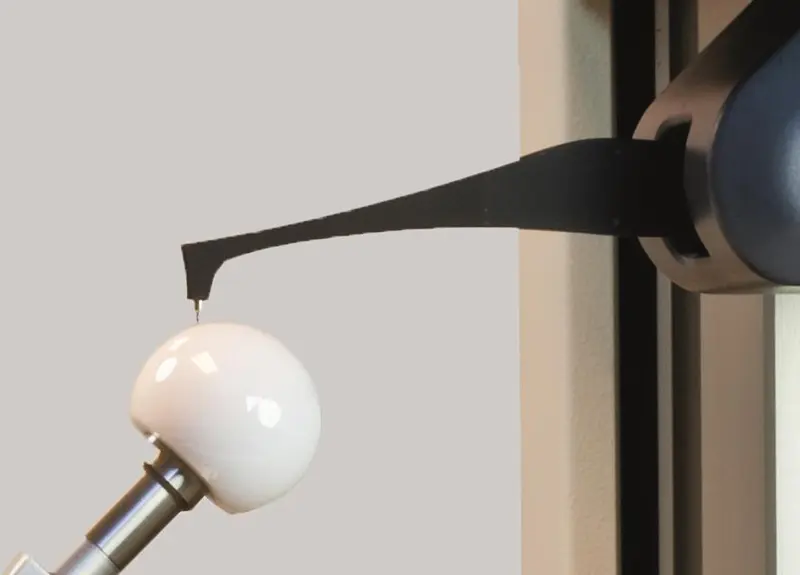

在圆弧上测量时，使用高斯滤波器过滤后，粗糙度轮廓不会穿过轮廓图的 X 轴中心。对于凸半径，粗糙度曲线位于 X 轴上方，而对于凹半径，则位于 X 轴下方。然而，这会导致粗糙度参数的测量结果不正确，因为粗糙度参数受剖面与 X 轴距离的影响。
Mahr 的 MarWin EasyRoughness 和 EasyContour 软件解决方案可在这些情况下使用 "圆弧消除 "功能：该功能可将凸面或凹面测量对象上记录的圆弧形轮廓中的圆弧过滤掉。这对于正确确定所需的表面参数是非常必要的："圆弧消除将原始 D 型材中的圆弧解开，从而使 P 型材显示为带有波纹和粗糙度成分的线性型材，"Mahr 应用技术主管 Timo Dankenbrink 解释说。"圆弧消除是在使用 Lc 滤波器进行实际轮廓滤波之前进行的。在随后使用高斯滤波器进行滤波后，粗糙度轮廓会穿过 X 轴的中心"。

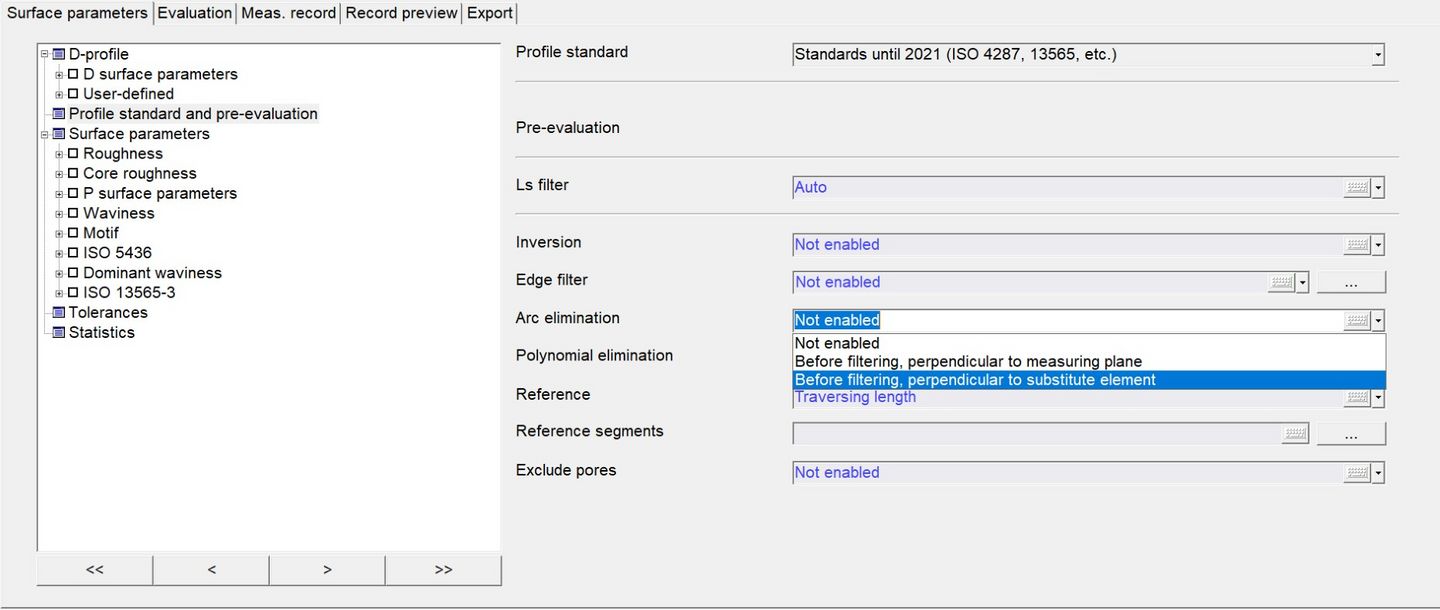

"圆弧 "选择框
从软件版本 14.50-03 开始，Mahr 提供了更多消除圆弧的 选项。 使用 "圆弧 "选项，首先在选择框中选择要消除的圆弧。有以下选项可供选择：

• 不激活（默认设置）→不消除圆弧
• 滤波前，垂直于测量平面
• 滤波前，垂直于替换元件

重要提示：此步骤目前尚未标准化。不过，Mahr 提供了以下两个选项，以方便比较测量结果：

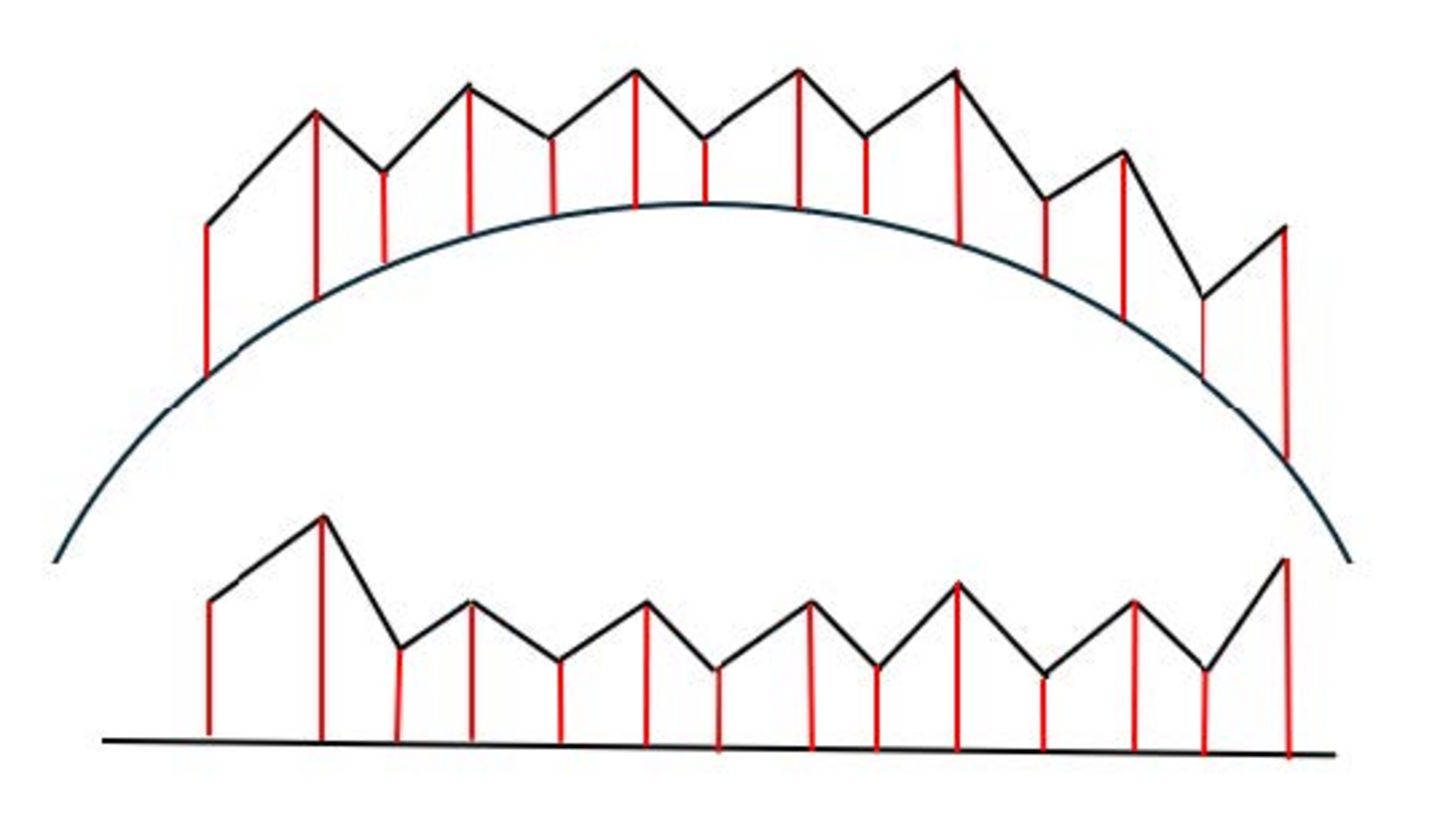

▶选择"滤波前，垂直于测量平面 "。

该选项计算探测方向上的值，即垂直于测量路径，返回到替换元件。因此，校正是在 Z 方向上进行的。如果进行测量的圆弧角段不是太大，Mahr 建议采用这种设置，否则在陡坡上可能会出现偏差。

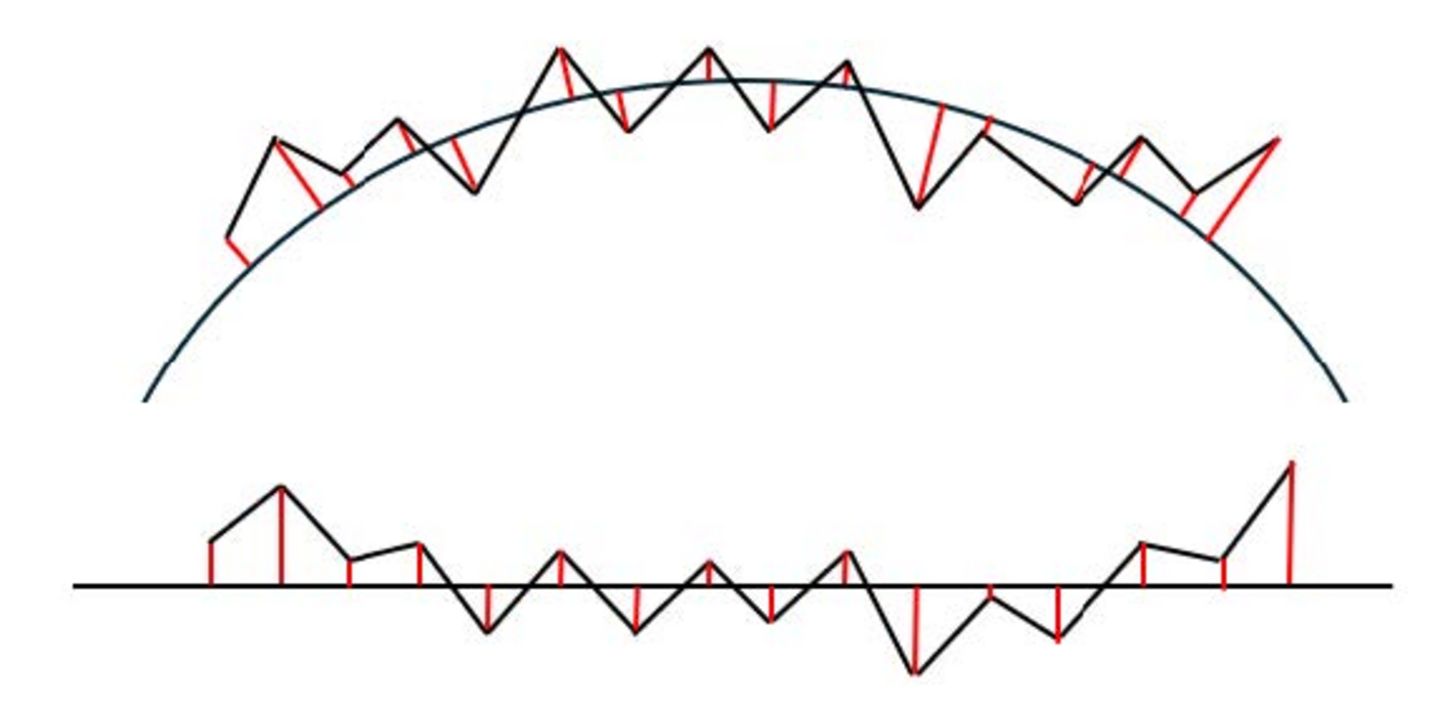

▶选择"过滤前，垂直于替代元素 "。

该选项重新计算垂直于替代元素（即弧线）的值。建议在斜度大于 66°，即弧线的大角度区段时使用。
